Hello tous !
Alors aujourd’hui, je vous propose un projet un peu fou ^^
Mon pote Tommy a décidé de se fabriquer un meuble TV sur mesure et 100% fermé.
Un projet très design mais avec quelques inconvénients…
Alors un meuble TV fermé, c’est joli, c’est très classe, mais ce n’est pas sans inconvénient… Le premier inconvénient est le pilotage des appareils infrarouge. Problème vite résolu car il existe des solutions sur le marché comme le Harmony Hub, qui permet de piloter des appareils dans des meubles fermés. C’est pratique !
Il y a cependant un second problème… Les appareils hi-fi chauffent ! Si on ajoute des ventilateurs pour refroidir le meuble, cela va faire du bruit… il faut donc pouvoir les réguler et les arrêter.
Le troisième problème, spécifique, est qu’il y a un second ampli, il sert pour la zone 2 avec les enceintes colonnes dévolues à l’écoute musicale. C’est un ampli de sono, donc sans asservissement infrarouge. Il faut trouver une solution pour pouvoir l’allumer et l’arrêter en même temps que les autres équipements.
Et enfin, c’est la problématique « what the f*ck » du projet : une trappe doit pouvoir s’ouvrir quand c’est nécessaire pour dévoiler l’enceinte centrale, et se refermer après utilisation. C’est classe !
Alors, quelles solutions ?
Qu’à cela ne tienne, j’ai proposé mon aide sur la partie électronique, pour fabriquer un module qui s’occupe de tout cela.
Vous l’aurez compris, on va utiliser un… **roulement de tambours**… Arduino ! (bingo!). J’ai retenu l’Arduino Nano, il se chargera de tout gérer. Même chipset que le Uno, mais avec 2 entrées analogiques supplémentaires et un encombrement réduit. Très pratique pour notre besoin !
Refroidissement
Pour le refroidissement, on a opté pour 2 ventilateurs Noctua de 120mm, et équipé de PWM. On a opté également pour une CTN afin de capter la température dans le compartiment des amplis.
Étude très rapide, car si vous avez suivi mon projet Aquila Reloaded, vous trouverez tous les plans ici, au chapitre 7 et au chapitre 8.
Asservissement de l’ampli

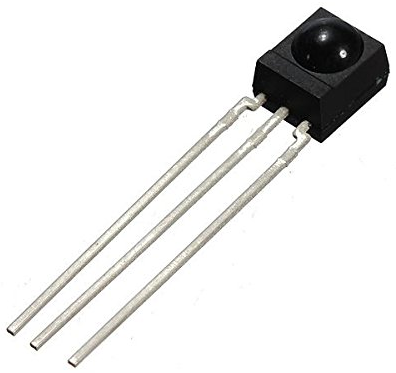

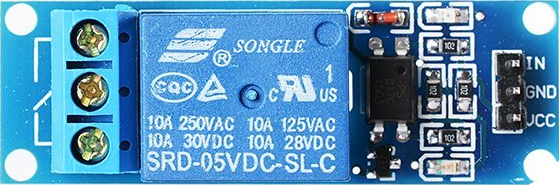

Pour l’asservissement de l’ampli, on a opté pour un simple relais 5V opto-isolé, et un récepteur infrarouge TSOP4838. On se servira de consignes envoyées en infrarouge par le Harmony Hub pour allumer ou éteindre le relais.
Trappe de l’enceinte centrale
Alors ca c’est la partie WTF : la première chose qu’il faut est un moteur afin d’ouvrir et fermer la porte. On va très certainement faire un système façon « porte de garage », avec une vis sans fin. Pour des questions de précision, on va utiliser un moteur pas à pas de 12V avec un couple suffisamment puissant.
Comme il nous faut le matériel rapidement, on a passé une commande sur Amazon. Pas le choix le plus judicieux financièrement mais c’est livré rapidement.

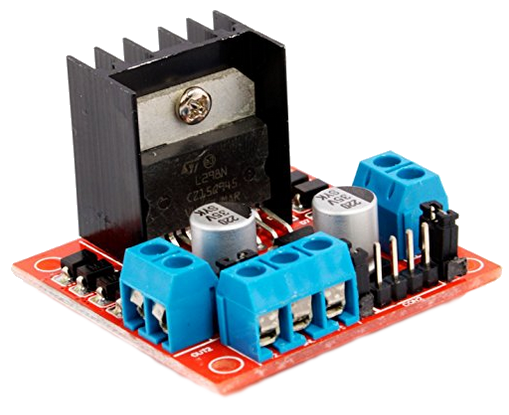

Comme c’est un moteur bipolaire, on a choisi d’utiliser un double pont en H L298D, également acheté chez Amazon.
Au niveau rendu, un pont en H produira le même résultat Le principe de fonctionnement est cependant quelque peu différent par rapport à que nous avons vu au chapitre 2, je vous invite à lire l’article de ce blog.
Enfin, pour détecter les fins de course, on utilisera 2 butées mécaniques.
Ensuite, a quel moment ouvrir ou fermer la trappe ? Deux options :
- Soit on ouvre la porte à la réception de codes infrarouge spécifiques (activation zone 1 en 5.1 par exemple)
- Soit on utilise la détection de présence de son sur l’enceinte centrale.
On se réserve les 2 possibilités. Donc pour la première, on utilisera le récepteur IR TSOP prévu pour l’ampli. Facile.
Pour la seconde possibilité, nous avons décidé de se brancher en parallèle de l’enceinte centrale et de lire la tension appliquée en analogique. Plusieurs problèmes pour cela !
- Premier problème : le plan de masse de l’ampli ne doit pas se mélanger avec le plan de masse du circuit. Il faut une isolation galvanique
- Second problème : le Arduino ne sait lire en analogique qu’une tension comprise entre 0 et 5V. Ni plus,… et ni moins. Or un signal sonore peut être négatif (c’est une tension alternative), et peut dépasser 5V vu qu’on est en niveau ligne.

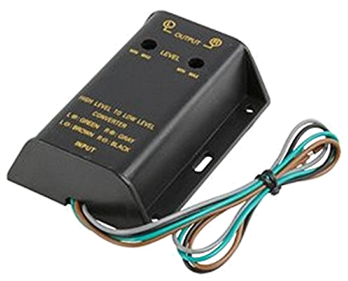

La solution technique retenue se base sur un adaptateur d’impédance pour voitures. Ce type d’adaptateur se branche sur les sorties haut-parleurs d’un autoradio et créée une sortie ligne isolée. De surcroit le gain est réglable. C’est exactement ce qu’il nous faut ! Dispo sur Amazon ou dans n’importe quel centre auto.
Pour protéger l’Arduino, on y ajoutera quand même une diode Zener de 3,3V, une résistance, ainsi qu’une diode classique. Ce trio bloquera les alternances négatives tout en limitant la tension appliquée.
Montage
Voici le plan de câblage retenu en fonction de tous les prérequis (PWM, INT, Analogique, …)
| Arduino Pin | Fonction | Connecté à | Composants de sécurisation | Remarque |
|---|---|---|---|---|
| 0 | RXD | USB | - | |
| 1 | TXD | USB | - | |
| 2 | INT0 | Ventilo 1, tachymètre | 10K | |
| 3 | INT1 + PWM | Ventilo 2, tachymètre | 10K | |
| 4 | Moteur PAP | Pont en H (driver) | ||
| 5 | PWM | Moteur PAP | Pont en H (driver) | |
| 6 | PWM | Moteur PAP | Pont en H (driver) | |
| 7 | Moteur PAP | Pont en H (driver) | ||
| 8 | ||||
| 9 | PWM | Ventilo 1, PWM | 10K + Zener | |
| 10 | PWM | Ventilo 2, PWM | 10K + Zener | |
| 11 | PWM | Relais | BC337 + 330R + Diode roue libre | |
| 12 | TSOP (infrarouge) | 1K | ||
| 13 | LED | LED témoin intégrée | - | |
| A0 | Bouton butée 1 | - | PullUp logiciel | |
| A1 | Bouton butée 2 | - | PullUp logiciel | |
| A2 | Bouton manœuvre manuelle | - | PullUp logiciel | |
| A3 | Bouton manœuvre manuelle | - | PullUp logiciel | |
| A4 | ||||
| A5 | Lecture analogique temperature | 10K ou 4K7 | ||
| A6 | Analog Only | Lecture analogique enceinte | 47K + Zener + Diode | |
| A7 | Analog Only |
Et voici le résultat final !
Next-Step, la programmation logicielle et l’intégration dans le meuble 😉 Stay tuned !
