Cohabitation Freebox V6 Server en mode Bridge avec Freebox Player

Bonjour à tous !

Après quasi 1 an d’absence sur mon blog, je reviens en version 2.0 histoire d’avoir quelques tutos utiles à vous fournir 🙂 Et je vais commencer par actualiser un ancien article !

Avec la perte de mon ancien Blog l’an dernier, j’ai perdu un article intéressant concernant la cohabitation d’une Freebox HD avec un switch supportant les VLAN. (URL de l’ancien article : http://blog.michaux.me/index.php?post/2008/10/11/Integrer-sa-Freebox-au-sein-d-un-VLAN)

Donc j’ai décidé sur mon nouveau Blog de réactualiser l’article pour la Freebox V6.

Les bases : Qu’est ce qu’un VLAN ?

Si vous savez déjà ce que c’est un VLAN, vous pouvez passer à l’étape suivante 😉

Il s’agit d’une segmentation logique d’un réseau. Ceci permet de véhiculer sur un même switch plusieurs sous-réseaux, entièrement isolés. Typiquement, on peut par exemple dire que les ports 1, 2 et 3 du switch appartiennent au VLAN 1, et les ports 4 à 8 au VLAN 2.

Toutefois, il est impossible dans cette configuration qu’un même port appartienne aux 2 VLAN en même temps sans avoir recours à des mécanismes spécifiques. Ce mécanisme est appelé « VLAN Tagging » (pour les puristes : Protocole IEEE 802.1Q). En effet, on va rajouter sur les trames le numéro du VLAN, ce qui permettra à l’équipement récepteur de distinguer l’origine de celles-ci. Le tag est dépendant de la configuration du switch. On peut très bien choisir de ne pas tagguer le VLAN 1 et de tagguer le VLAN 2, ou de tagguer les 2 VLAN. Ce qui compte, c’est qu’il n’existe qu’un seul VLAN non taggué.

Les ordinateurs et la plupart des équipements grand public ne savent pas lire les tags par défaut. Ils vont donc totalement ignorer les trames taggués. Toutefois la Freebox sait le faire, et c’est justement le mécanisme qu’elle va utiliser pour faire cohabiter les boitiers entre eux et le réseau local de l’utilisateur !

Topologie réseau de la Freebox

Donc voyons un peu comment c’est configuré :

  • IP publique (bridge) / Réseau local (mode routeur) : Untaggued
  • Réseau de la Freebox : Taggued (VLAN 100).
    Le réseau est en 192.168.27.0/28. Le boitier ADSL dispose de l’IP 192.168.27.14, le boitier TV 1 de l’IP 192.168.27.1, et le boitier supplémentaire (multi-tv) de l’IP 192.168.27.2.

La Freebox V6 dispose d’une particularité, car elle récupère une seconde adresse IP sur le réseau local de l’utilisateur (en non-taggué du coup). Cette IP sert pour les applications, l’UPnP AV, le multiposte TNT, et le navigateur web intégré.
Ces options ne sont pas officiellement disponibles en mode Bridge, mais nous allons voir qu’il est possible de faire autrement 😉

De la théorie à la pratique

Matériel requis :

  • Une Freebox V5 ou V6
  • Son propre routeur
  • Un switch supportant les VLAN avec le protocole 802.1Q. (Par exemple le Netgear GS105E si vous voulez quelque chose de pas cher)
  • Un peu de patience 😉

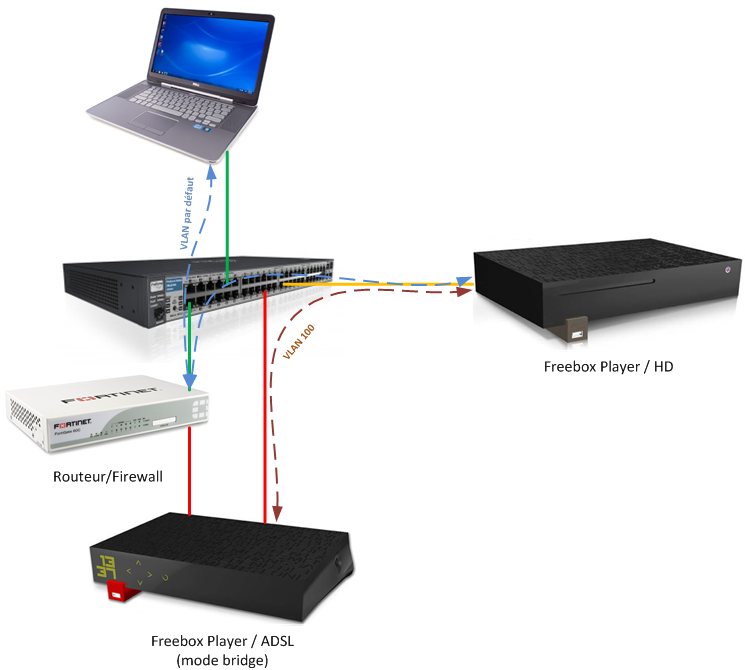

Donc concrètement, voici la configuration à faire :

Nous allons considérer le branchement suivant, vous pouvez adapter selon vos besoins: Comme je ne peux pas faire un tuto adapté à toutes les marques de switchs, je vous laisse regarder la doc du votre 😉

  • Freebox ADSL / Server : sur port 1 (VLAN 100 Tag)
  • Freebox HD / Player : sur port 2 (VLAN 100 tag / VLAN par défaut Untag)
  • Routeur (partie LAN) : sur port 3 (VLAN par défaut Untag)

Par ce mécanisme :

  • Le boitier ADSL et le boitier TV continueront de dialoguer ensemble, en toute transparence
  • Le boitier TV récupérera sa seconde IP dans le réseau local de l’utilisateur (et bénéficiera de tous les accès)

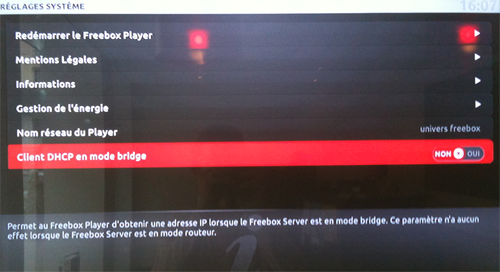

NB : Depuis la mise à jour en 1.1.0, le boitier Player le boitier ne récupère plus sa seconde IP si le boitier Server est en mode Bridge. A ma demande, une option a été rajoutée sur le firmware 1.1.1 :-). Il faut l’activer en passant par le menu Réglages Systèmes du boitier TV.

13 commentaires :

  1. Merci beaucoup :). Et tout à fait, on peut utiliser DD-WRT pour créer le bridge entre les 2 interfaces tagguées, à condition que le hardware du routeur/firewall supporte les VLAN. Le WRT54G devrait fonctionner mais ce n’est pas le cas du WRT160NL qui m’a joué quelques tours…
    Apres personnellement je ne recommande cette solution que si on n’a pas un switch manageable 😉

  2. Merci beaucoup pour votre configuration. Ca a resolu mon probleme. On est tres peu sur internet a avoir cette configuration.

    Ma question est la suivante, comme internet arrive a la freeboxHD meme si le routeur est eteint (logique de part le tagage et la connectique), est-ce que je peux acceder a internet sur les autres postes quand le routeur est eteint ?

    Mon routeur est lié au port jaune de la freebox et le switch est relié a l’un des 4 ports du « switch » de la freebox.

    le routeur de la freebox est etein, ainsi que le module wifi.

    merci de votre reponse.

  3. Bonjour,

    Bon c’est peut etre un peu tard, mais je n’avais pas vu votre commentaire 😉

    Pouvez vous faire un schéma de votre infra ? Car je n’ai pas tout compris.

    G-Rom

  4. vous avez l’air expert en freebox v6 bridge….
    tout fonctionne comme vous l’avez dit…et j’ai a peu pres la meme config que vous…mais je n’arrive pas a telecharger les jeux….
    je peux surfer sur internet.
    je vois la liste des jeux dans le free store, mais quand je les selectionne, ca n’arrive pas a les telecharger…
    avez vous le meme dysfonctionnement

  5. Bonjour Michel,

    J’ai ouvert un case il y a quelques jours à ce sujet.
    http://bugs.freeplayer.org/task/9750

    J’ai également contacté par mail il y a bientot 2 semaines Maxime Bizon, mais aucun retour pour l’instant.

    Je vous fais un retour sur ce fil dès que j’ai du nouveau 😉

  6. Bonjour

    J’ai essayé de faire cette configuration avec 1 netgear GS105E… pas moyen… dès que je branche la FB HD et la FB ADSL sur les ports 1 et 2, le réseau local s’éfondre !
    j’ai configurer le netgear comme ceci :
    port 1 VLAN 1 Untag / VLAN 100 Tag (je n’arrive pas à faire VLAN 1 forbiden, c génant !)
    port 2 VLAN 1 Untag / VLAN 100 Tag
    port 3, 4 et 5 VLAN 1 Untag / VLAN 100 Forbiden

    est-ce la bonne config ?
    merci pour votre aide

  7. Qq’un a fait la manipe sur un routeur cisco (type ASA 55xx) ?
    je n’y arrive pas.. j’ai besoin d’aide…

  8. Bonjour,

    Et merci pour ce forum qui regroupe bcp d’informations interessantes.

    En découvrant les informations concernant l’interconnexion de la freebox ADSL et freebox TV HD, je découvre que le VLAN 100 permet aux deux équipements de dialoguer. Dans ces conditions, avec un switch administrable gérant les VLAN, ne serait-il pas possible de brancher deux ou trois Freebox TV HD sur la même ligne ADSL, sans avoir souscrit l’option multi-tv, afin de pouvoir les faire fonctionner alternativement.

    Je vous remercie d’avance pour votre réponse.

    Bien cordialement.

    Laurent

  9. Bonjour, bravo pour votre blog.

    Je me casse la tête avec mon switch Dlink DGS-1210-20.

    Je souhaite laisser ma FBv6 en mode serveur avec DHCP activé (je n’ai pas de routeur externe).

    La FB server est sur le port 1

    La FB Player est sur le port 2

    J’ai configuré mon switch avec la configuration suivante :

    Vlan 1 : Server et Player Untagged
    Vlan 100 : Server et Player Tagged

    Ca ne marche pas.

    J’ai appelé Dlink, ils m’ont dit de faire la même config en excluant le player du Vlan 1. Ca ne marche toujours pas.

    Ai-je raté un paramétrage? faut il débrancher électriquement le player à chaque changement de config?

    Merci d’avance pour votre aide.

  10. Bonjour g-rom,

    Je suis en Freebox Delta et j’ai plutôt suivi le tuto de Wolfi qui a été fait avec votre aide car la méthode présentée ici ne semble pas fonctionner :
    https://blog.les-titans.com/index.php/2016/08/connecter-une-freebox-v6-en-mode-bridge-avec-la-freebox-tv-au-travers-de-pfsense/

    J’ai en effet un pfSense et la Freebox Delta est en mode bridge.

    Toutefois là non plus, ca ne fonctionne pas avec la Freebox Delta.

    Quelque chose à faire de plus avec la Delta ?

  11. Bonjour anyall,

    Je ne sais pas si la Freebox Delta supporte le mode bridge.
    J’ai résilié Free il y a un moment 😉

    Qu’est ce qui ne fonctionne pas exactement ? Pas d’internet via le PfSense ? Ou pas de TV au travers le pfSense via le VLAN 100 ?

    G-Rom

  12. Bonjour

    Un grand merci pour ce tuto qui m’a permis de paramétrer le mode bridge sur ma freebox delta et de pouvoir éviter d’avoir 2 sous réseaux.
    Donc je vous confirme que cette solution fonctionne avec la freebox delta et un switch paramétrable.

    Bonne continuation
